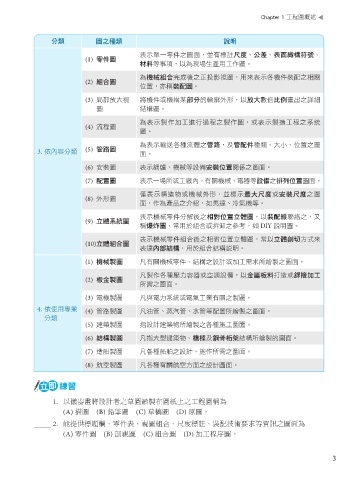

Chapter 1 工程圖概述

分類 圖之種類 說明

表示單一零件之圖面，並有標註尺度、公差、表面織構符號、
(1) 零件圖
材料等事項，以為現場生產用工作圖。

為機械組合完成後之正投影視圖，用來表示各機件裝配之相關
(2) 組合圖
位置，亦稱裝配圖。
(3) 局部放大視 將機件或機構某部分的輪廓外形，以放大數倍比例畫出之詳細
圖 結構圖。

為表示製作加工進行過程之製作圖，或表示製造工程之系統
(4) 流程圖
圖。

為表示輸送各種流體之管路，及管配件種類、大小、位置之圖
3. 依內容分類 (5) 管路圖 面。

(6) 安裝圖 表示鍋爐、機械等設備安裝位置關係之圖面。

(7) 配置圖 表示一場所或工廠內，有關機械、電器等設備之排列位置圖面。

僅表示構造物或機械外形，並標示最大尺度或安裝尺度之圖
(8) 外形圖
面，作為產品之介紹，如馬達、冷氣機等。

表示機械零件分解後之相對位置立體圖，以裝配線聯絡之，又
(9) 立體系統圖
稱爆炸圖，常用於組合或拆卸之參考，如 DIY 說明圖。

表示機械零件組合後之相對位置立體圖，常以立體剖切方式來
(10) 立體組合圖
表達內部結構，用於組合結構說明。
(1) 機械製圖 凡有關機械零件、結構之設計或加工需求所繪製之圖面。

凡製作各種壓力容器或空調設備，以金屬板料打造或銲接加工
(2) 板金製圖
所需之圖面。

(3) 電機製圖 凡與電力系統或電氣工業有關之製圖。
4. 依使用專業 (4) 管路製圖 凡油管、蒸汽管、水管等配置所繪製之圖面。
分類
(5) 建築製圖 指設計建築物所繪製之各種施工圖面。

(6) 結構製圖 凡指大型建築物、橋樑及鋼骨桁架結構所繪製的圖面。

(7) 造船製圖 凡各種船舶之設計、施作所需之圖面。

(8) 航空製圖 凡各種有關航空方面之設計圖面。
