(2) 三用電表的主要功能：

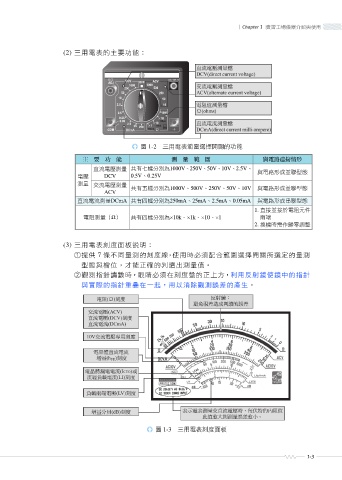

圖 1-2 三用電表範圍選擇開關的功能

主 要 功 能 測 量 範 圍 與電路連接情形
直流電壓測量 共有七檔分別為1000V、250V、50V、10V、2.5V、 與電路形成並聯型態
電壓 DCV 0.5V、0.25V
測量 交流電壓測量
ACV 共有五檔分別為1000V、500V、250V、50V、10V 與電路形成並聯型態
直流電流測量DCmA 共有四檔分別為250mA、25mA、2.5mA、0.05mA 與電路形成串聯型態
1. 直接並接於電阻元件
電阻測量（Ω） 共有四檔分別為10k、1k、10、1 兩端
2. 換檔時需作歸零調整

(3) 三用電表刻度面板說明：
提供 7 條不同量測的刻度線，使用時必須配合範圍選擇開關所選定的量測
型態與檔位，才能正確的判讀出測量值。

觀測指針讀數時，眼睛必須在刻度盤的正上方，利用反射鏡使鏡中的指針
與實際的指針重疊在一起，用以消除觀測誤差的產生。

圖 1-3 三用電表刻度面板

1-3
