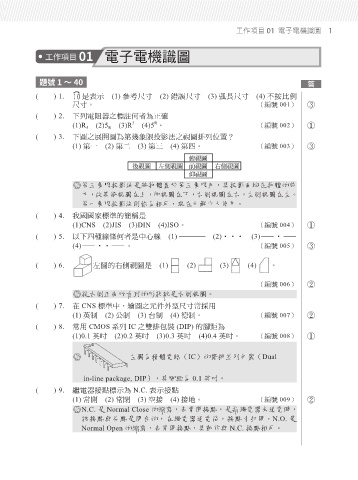

工作項目 01 電子電機識圖 1

工作項目 01 電子電機識圖

題號1～40 答
( ) 1. 是表示 (1) 參考尺寸 (2) 錯誤尺寸 (3) 弧長尺寸 (4) 不按比例
尺寸。 （編號 001） 
( ) 2. 下列電阻器之標註何者為正確
5
R
(1)R (2)5 (3)R (4)5 。 （編號 002） 
R
5
( ) 3. 下圖之展開圖為第幾象限投影法之視圖排列位置？
(1) 第一 (2) 第二 (3) 第三 (4) 第四。 （編號 003） 

解 第三象限投影法是將物體置於第三象限內，其投影面均在物體的前
方，故其俯視圖在上，仰視圖在下，右側視圖在右，左側視圖在左。
第一象限投影法則恰為相反，現在已鮮少人使用。
( ) 4. 我國國家標準的簡稱是
(1)CNS (2)JIS (3)DIN (4)ISO。 （編號 004） 
( ) 5. 以下四種線條何者是中心線 (1) (2)‧‧‧ (3)—‧—
(4)—‧‧—。 （編號 005） 

( ) 6. 左圖的右側視圖是 (1) (2) (3) (4) 。

（編號 006） 
解 從右側正面所看到的形狀就是右側視圖。
( ) 7. 在 CNS 標準中，繪圖之元件外型尺寸常採用
(1) 英制 (2) 公制 (3) 台制 (4) 德制。 （編號 007） 
( ) 8. 常用 CMOS 系列 IC 之雙排包裝 (DIP) 的腳距為
(1)0.1 英吋 (2)0.2 英吋 (3)0.3 英吋 (4)0.4 英吋。 （編號 008） 

解 左圖為積體電路（IC）的雙排並列包裝（Dual

in-line package, DIP），其腳距為 0.1 英吋。
( ) 9. 繼電器接點標示為 N.C. 表示接點
(1) 常開 (2) 常閉 (3) 空接 (4) 接地。 （編號 009） 
解 N.C. 是 Normal Close 的縮寫，表常閉接點。是指繼電器未通電時，
該接點與共點是閉合的，在繼電器通電後，接點才打開。N.O. 是
Normal Open 的縮寫，表常開接點，其動作與 N.C. 接點相反。
