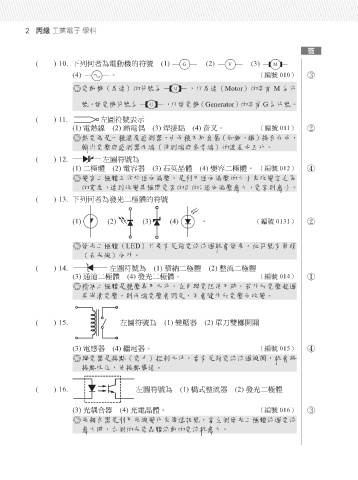

Page 8 - eAG10103_丙級工業電子學科題庫工作項目解析_課本PDF

2 丙級 工業電子 學科

答
( ) 10. 下列何者為電動機的符號 (1) (2) (3)
(4) 。 （編號 010） 
解 電動機（馬達）的符號為 ，以馬達（Motor）的字首 M 為代

號。發電機符號為 ，以發電機（Generator）的字首 G 為代號。

( ) 11. 左圖符號表示
(1) 電熱線 (2) 熱電偶 (3) 焊接點 (4) 音叉。 （編號 011） 
解 熱電偶是一種溫度感測器，由兩種不同金屬（如銅、鐵）接合而成，
輸出電壓與感測器兩端（待測端與參考端）的溫差成正比。
( ) 12. 左圖符號為
(1) 二極體 (2) 電容器 (3) 石英晶體 (4) 變容二極體。 （編號 012） 
解 變容二極體工作於逆向偏壓，是利用逆向偏壓的大小來改變空乏區
的寬度，達到改變其極間電容的目的；逆向偏壓愈大，電容則愈小。
( ) 13. 下列何者為發光二極體的符號

(1) (2) (3) (4) 。 （編號 0131） 

解 發光二極體（LED）只要有足夠電流流過就會發亮，故符號有箭頭
（表光線）向外。
( ) 14. 左圖符號為 (1) 稽納二極體 (2) 整流二極體
(3) 通道二極體 (4) 發光二極體。 （編號 014） 
解 稽納二極體是穩壓專用元件，在串聯電阻使用時，若外加電壓超過
其崩潰電壓，則兩端電壓會固定，不會隨外加電壓而改變。

( ) 15. 左圖符號為 (1) 變壓器 (2) 單刀雙擲開關

(3) 電感器 (4) 繼電器。 （編號 015） 
解 繼電器是接點（電力）控制元件，當有足夠電流流過線圈，就會將
接點吸住，使接點導通。

( ) 16. 左圖符號為 (1) 橋式整流器 (2) 發光二極體

(3) 光耦合器 (4) 光電晶體。 （編號 016） 
解 光耦合器是利用光線變化來傳遞訊號，當左側發光二極體流過電流
愈大時，右側的光電晶體流動的電流就愈大。
