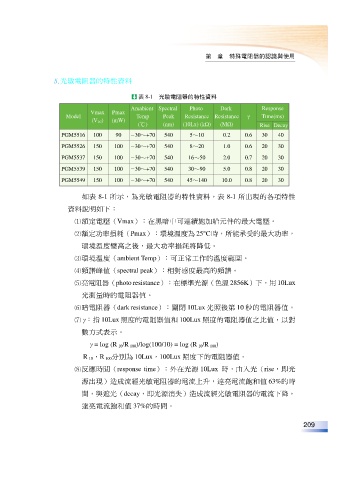

第 8 章 特殊電阻器的認識與使用

光敏電阻器的特性資料

表 8-1 光敏電阻器的特性資料

Amabient Spectral Photo Dark Response
Vmax Pmax
Model Temp Peak Resistance Resistance Time(ms)
(V DC) (mW)
(℃) (nm) (10Lx) (k ) (M ) Rise Decay
PGM5516 100 90 30～+70 540 5～10 0.2 0.6 30 40
PGM5526 150 100 30～+70 540 8～20 1.0 0.6 20 30

PGM5537 150 100 30～+70 540 16～50 2.0 0.7 20 30
PGM5539 150 100 30～+70 540 30～90 5.0 0.8 20 30

PGM5549 150 100 30～+70 540 45～140 10.0 0.8 20 30

如表 8-1 所示，為光敏電阻器的特性資料，表 8-1 所出現的各項特性

資料說明如下：

額定電壓（Vmax）：在黑暗中可連續施加給元件的最大電壓。
額定功率損耗（Pmax）：環境溫度為 25°C時，所能承受的最大功率，

環境溫度變高之後，最大功率損耗將降低。

環境溫度（ambient Temp）：可正常工作的溫度範圍。

頻譜峰值（spectral peak）：相對感度最高的頻譜。
亮電阻器（photo resistance）：在標準光源（色溫 2856K）下，用 10Lux

光測量時的電阻器值。

暗電阻器（dark resistance）：關閉 10Lux 光照後第 10 秒的電阻器值。
：指 10Lux 照度的電阻器值和 100Lux 照度的電阻器值之比值，以對

數方式表示。

=log (R 10/R 100)/log(100/10) = log (R 10/R 100)

R 10，R 100分別為 10Lux，100Lux 照度下的電阻器值。
反應時間（response time）：外在光源 10Lux 時，由入光（rise，即光

源出現）造成流經光敏電阻器的電流上升，達亮電流飽和值 63%的時

間，與遮光（decay，即光源消失）造成流經光敏電阻器的電流下降，
達亮電流飽和值 37%的時間。

209
