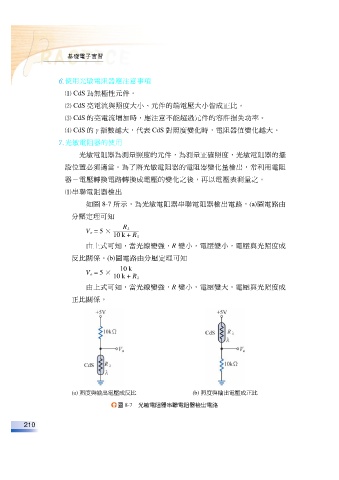

基礎電子實習

使用光敏電阻器應注意事項

CdS 為無極性元件。
CdS 亮電流與照度大小、元件的端電壓大小皆成正比。

CdS 的亮電流增加時，應注意不能超過元件的容許損失功率。

CdS 的 指數越大，代表 CdS 對照度變化時，電阻器值變化越大。
光敏電阻器的使用

光敏電阻器為測量照度的元件，為測量正確照度，光敏電阻器的擺

設位置必須適當。為了將光敏電阻器的電阻器變化量檢出，常利用電阻

器－電壓轉換電路轉換成電壓的變化之後，再以電壓表測量之。
串聯電阻器檢出

如圖 8-7 所示，為光敏電阻器串聯電阻器檢出電路，(a)圖電路由

分壓定理可知
R
V o =5 ×
10k+ R
由上式可知，當光線變強，R 變小，電壓變小，電壓與光照度成

反比關係。(b)圖電路由分壓定理可知
10 k
V o =5 ×
10k+ R
由上式可知，當光線變強，R 變小，電壓變大，電壓與光照度成

正比關係。

(a) 照度與輸出電壓成反比 (b) 照度與輸出電壓成正比
圖 8-7 光敏電阻器串聯電阻器檢出電路
