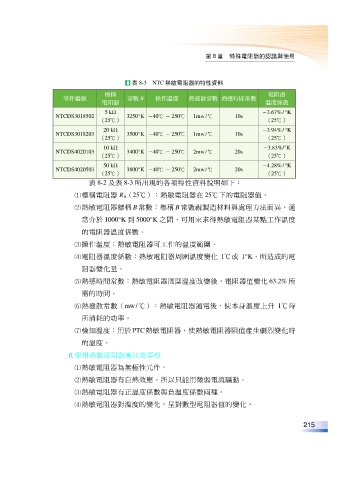

第 8 章 特殊電阻器的認識與使用
表 8-3 NTC 熱敏電阻器的特性資料
標稱 電阻器
零件編號 常數 B 操作溫度 熱發散常數 熱感時間常數
電阻器 溫度係數
5k 3.67%/°K
NTCDS3018502 3250°K 40℃ 250℃ 1mw/℃ 10s
（25℃） （25℃）
20 k 3.94%/°K
NTCDS3018203 3500°K 40℃ 250℃ 1mw/℃ 10s
（25℃） （25℃）
10 k 3.83%/°K
NTCDS4020103 3400°K 40℃ 250℃ 2mw/℃ 20s
（25℃） （25℃）
50 k 4.28%/°K
NTCDS4020503 3800°K 40℃ 250℃ 2mw/℃ 20s
（25℃） （25℃）
表 8-2 及表 8-3 所出現的各項特性資料說明如下：
標稱電阻器 R 0（25℃）：熱敏電阻器在 25℃下的電阻器值。
熱敏電阻器標稱 B 常數：標稱 B 常數視製造材料與處理方法而異，通
常介於 1000°K 到 5000°K 之間，可用來求得熱敏電阻器某點工作溫度
的電阻器溫度係數。
操作溫度：熱敏電阻器可工作的溫度範圍。
電阻器溫度係數：熱敏電阻器周圍溫度變化 1℃或 1°K，所造成的電
阻器變化量。
熱感時間常數：熱敏電阻器周圍溫度改變後，電阻器值變化 63.2% 所
需的時間。
熱發散常數（mw/ ℃）：熱敏電阻器通電後，使本身溫度上升 1℃時
所消耗的功率。
檢知溫度：用於PTC熱敏電阻器，使熱敏電阻器阻值產生劇烈變化時
的溫度。
使用熱敏電阻器應注意事項
熱敏電阻器為無極性元件。
熱敏電阻器有自熱效應，所以只能用微弱電流驅動。
熱敏電阻器有正溫度係數與負溫度係數兩種。
熱敏電阻器對溫度的變化，呈對數型電阻器值的變化。
