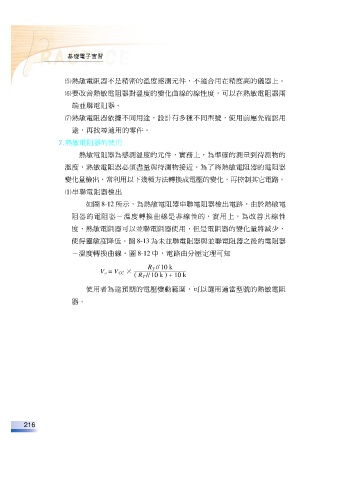

基礎電子實習

熱敏電阻器不是精密的溫度感測元件，不適合用在精度高的儀器上。

要改善熱敏電阻器對溫度的變化曲線的線性度，可以在熱敏電阻器兩
端並聯電阻器。

熱敏電阻器依據不同用途，設計有多種不同型號，使用前應先確認用

途，再找尋適用的零件。
熱敏電阻器的使用

熱敏電阻器為感測溫度的元件，實務上，為準確的測量到待測物的

溫度，熱敏電阻器必須盡量與待測物接近。為了將熱敏電阻器的電阻器

變化量檢出，常利用以下幾種方法轉換成電壓的變化，再控制其它電路。
串聯電阻器檢出

如圖 8-12 所示，為熱敏電阻器串聯電阻器檢出電路，由於熱敏電

阻器的電阻器－溫度轉換曲線是非線性的，實用上，為改善其線性
度，熱敏電阻器可以並聯電阻器使用，但是電阻器的變化量將減少，

使得靈敏度降低。圖 8-13 為未並聯電阻器與並聯電阻器之後的電阻器

－溫度轉換曲線。圖 8-12 中，電路由分壓定理可知

R T // 10 k
V o = V CC ×
R T // 10 k +10k

使用者為達預期的電壓變動範圍，可以選用適當型號的熱敏電阻
器。
