第 8 章 特殊電阻器的認識與使用
負責感測周圍的光線亮度。VR 則可以調整燈泡預設的亮度，其動作原理
是利用光敏電阻器，感應周圍亮度，若亮度不足，光敏電阻器兩端電阻器
變大，因分壓的關係，使得 V A 變大，此時電晶體 Q 1 與 Q 2 導通量變大，
電流增加，燈泡變亮，反之若周圍亮度太亮，將使得燈泡變暗，甚至關
閉，也可達到節省能源的目地。
完成如圖 8-16 電路的裝置。
通上 12 V 電源。
適當擺設燈泡與光敏電阻器的位置，一般光敏電阻器與燈泡應有 30 cm
以上的距離。
調整 VR 使得燈泡發出舒適的光線。
利用另一個較亮的光源，靠近光敏電阻器此時燈泡應自動熄滅。

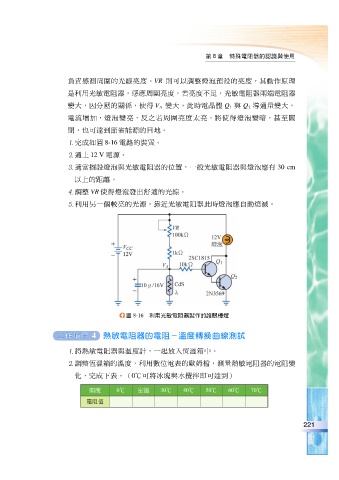

圖 8-16 利用光敏電阻器製作的護眼檯燈
4 熱敏電阻器的電阻－溫度轉換曲線測試
將熱敏電阻器與溫度計，一起放入恆溫箱中。
調整恆溫箱的溫度，利用數位電表的歐姆檔，測量熱敏電阻器的電阻變
化，完成下表。（0℃可將冰塊與水攪拌即可達到）
照度 0℃ 室溫 30℃ 40℃ 50℃ 60℃ 70℃
電阻值
