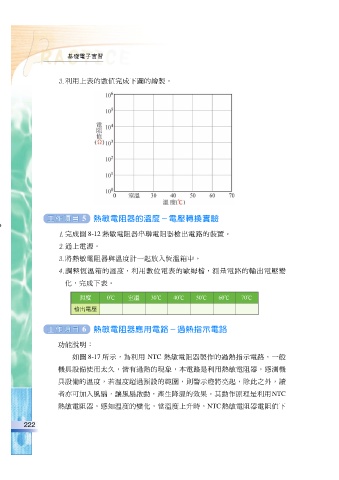

基礎電子實習

利用上表的數值完成下圖的繪製。

5 熱敏電阻器的溫度－電壓轉換實驗

完成圖 8-12 熱敏電阻器串聯電阻器檢出電路的裝置。

通上電源。

將熱敏電阻器與溫度計一起放入恆溫箱中。

調整恆溫箱的溫度，利用數位電表的歐姆檔，測量電路的輸出電壓變
化，完成下表。

照度 0℃ 室溫 30℃ 40℃ 50℃ 60℃ 70℃
輸出電壓

6 熱敏電阻器應用電路－過熱指示電路

功能說明：

如圖 8-17 所示，為利用 NTC 熱敏電阻器製作的過熱指示電路，一般
機具設備使用太久，皆有過熱的現象，本電路是利用熱敏電阻器，感測機

具設備的溫度，若溫度超過預設的範圍，則警示燈將亮起，除此之外，讀

者亦可加入風扇，讓風扇啟動，產生降溫的效果。其動作原理是利用NTC
熱敏電阻器，感知溫度的變化，當溫度上升時，NTC熱敏電阻器電阻值下

222
