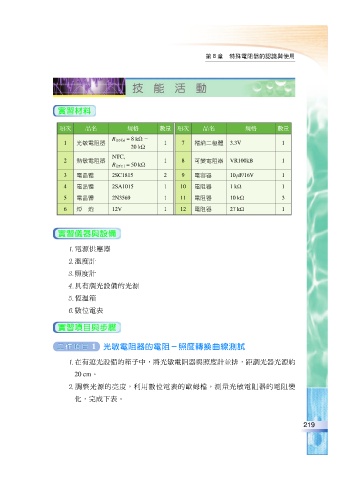

第 8 章 特殊電阻器的認識與使用

實習材料

項次 品名 規格 數量 項次 品名 規格 數量
R 10 x =8k
1 光敏電阻器 1 7 稽納二極體 3.3V 1
20 k
NTC,
2 熱敏電阻器 1 8 可變電阻器 VR100kB 1
R 25℃ =50k
3 電晶體 2SC1815 2 9 電容器 10 F/16V 1
4 電晶體 2SA1015 1 10 電阻器 1k 1

5 電晶體 2N3569 1 11 電阻器 10 k 3
6 燈 炮 12V 1 12 電阻器 27 k 1

實習儀器與設備

電源供應器
溫度計

照度計

具有調光設備的光源

恆溫箱
數位電表

實習項目與步驟

1 光敏電阻器的電阻－照度轉換曲線測試

在有遮光設備的箱子中，將光敏電阻器與照度計並排，距調光器光源約
20 cm。

調整光源的亮度，利用數位電表的歐姆檔，測量光敏電阻器的電阻變

化，完成下表。

219
