基礎電子實習

定電流檢出

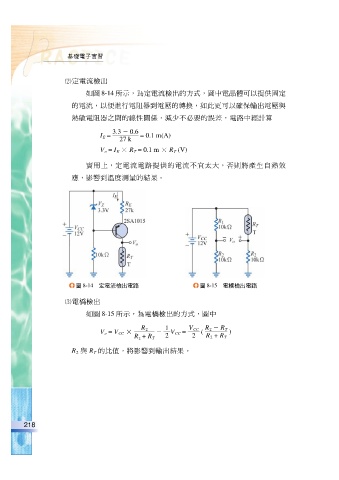

如圖 8-14 所示，為定電流檢出的方式，圖中電晶體可以提供固定
的電流，以便進行電阻器到電壓的轉換，如此更可以確保輸出電壓與

熱敏電阻器之間的線性關係，減少不必要的誤差，電路中經計算

3.3 0.6
I E = = 0.1 m(A)
27 k
V o = I E × R T = 0.1 m × R T (V)

實用上，定電流電路提供的電流不宜太大，否則將產生自熱效
應，影響到溫度測量的結果。

圖 8-14 定電流檢出電路 圖 8-15 電橋檢出電路

電橋檢出

如圖 8-15 所示，為電橋檢出的方式，圖中

R 2 1 V CC R 2 R T
V o = V CC × V CC = ( )
R + R T 2 2 R 2 + R T
2
R 2 與 R T 的比值，將影響到輸出結果。

218
