第 8 章 特殊電阻器的認識與使用

降，造成兩端電壓下降，使得 Q 1 導通量下降，若溫度過高 Q 1 將截止，使

得 Q 2 獲得導通電壓，當 Q 2 導通時，警示 LED 發亮。
完成如圖 8-17 電路的裝置。

通上 12 V 電源。

將熱敏電阻器盡量與控制點接近，以便感測出正確溫度。
VR 可改變感測溫度，VR 調小時，讓警示 LED 亮的啟動溫度提高。

利用熱源，靠近熱敏電阻器一段時間後，警示 LED 應亮起。

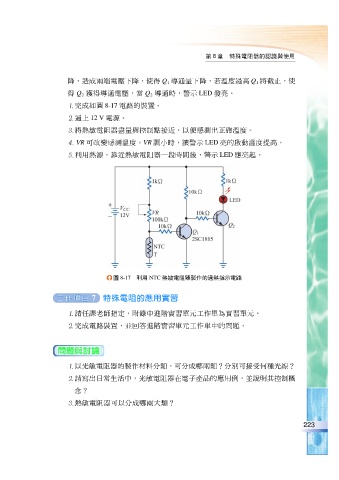

圖 8-17 利用 NTC 熱敏電阻器製作的過熱指示電路

7 特殊電阻的應用實習

請任課老師指定，附錄中進階實習單元工作單為實習單元。

完成電路裝置，並回答進階實習單元工作單中的問題。

問題與討論

以光敏電阻器的製作材料分類，可分成哪兩類？分別可接受何種光線？
請寫出日常生活中，光敏電阻器在電子產品的應用例，並說明其控制概

念？

熱敏電阻器可以分成哪兩大類？
