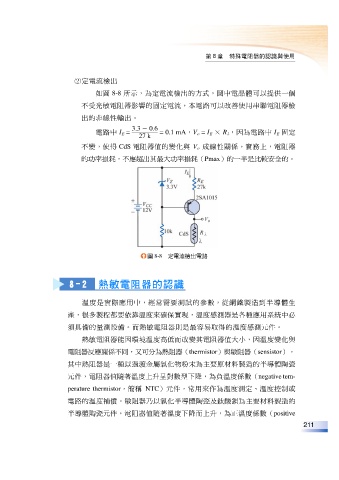

第 8 章 特殊電阻器的認識與使用
定電流檢出
如圖 8-8 所示，為定電流檢出的方式，圖中電晶體可以提供一個
不受光敏電阻器影響的固定電流，本電路可以改善使用串聯電阻器檢
出的非線性輸出。
3.3 0.6
電路中 I E = = 0.1 mA，V o = I E × R ，因為電路中 I E 固定
27 k
不變，使得 CdS 電阻器值的變化與 V o 成線性關係。實務上，電阻器
的功率損耗，不應超出其最大功率損耗（Pmax）的一半是比較安全的。
圖 8-8 定電流檢出電路
8 - 2 熱敏電阻器的認識
溫度是實際應用中，經常需要測試的參數，從鋼鐵製造到半導體生
產，很多製程都要依靠溫度來確保實現，溫度感測器是各種應用系統中必
須具備的量測設備。而熱敏電阻器則是最容易取得的溫度感測元件。
熱敏電阻器能因環境溫度高低而改變其電阻器值大小，因溫度變化與
電阻器反應關係不同，又可分為熱阻器（thermistor）與敏阻器（sensistor），
其中熱阻器是一種以過渡金屬氧化物粉末為主要原材料製造的半導體陶瓷
元件，電阻器值隨著溫度上升呈對數型下降，為負溫度係數（negative tem-
perature thermistor，簡稱 NTC）元件，常用來作為溫度測定、溫度控制或
電路的溫度補償。敏阻器乃以氧化半導體陶瓷及鈦酸鋇為主要材料製造的
半導體陶瓷元件，電阻器值隨著溫度下降而上升，為正溫度係數（positive
