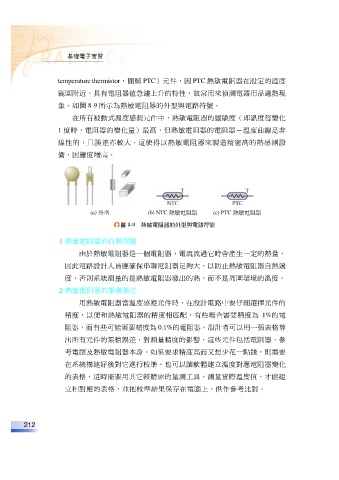

基礎電子實習
temperature thermistor，簡稱 PTC）元件，因 PTC 熱敏電阻器在設定的溫度
範圍附近，具有電阻器值急遽上升的特性，故常用來偵測電器用品過熱現
象。如圖 8-9 所示為熱敏電阻器的外型與電路符號。
在所有被動式溫度感測元件中，熱敏電阻器的靈敏度（即溫度每變化
1 度時，電阻器的變化量）最高，但熱敏電阻器的電阻器－溫度曲線是非
線性的，且誤差亦較大。這使得以熱敏電阻器來製造精密高的熱感測設
備，困難度增高。
(a) 外型 (b) NTC 熱敏電阻器 (c) PTC 熱敏電阻器
圖 8-9 熱敏電阻器的外型與電路符號
熱敏電阻器的自熱問題
由於熱敏電阻器是一個電阻器，電流流過它時會產生一定的熱量，
因此電路設計人員應確保串聯電阻器足夠大，以防止熱敏電阻器自熱過
度，否則系統測量的是熱敏電阻器發出的熱，而不是周圍環境的溫度。
熱敏電阻器的累積誤差
用熱敏電阻器當溫度感應元件時，在設計電路中要仔細選擇元件的
精度，以便和熱敏電阻器的精度相匹配，有些場合需要精度為 1%的電
阻器，而有些可能需要精度為 0.1%的電阻器。設計者可以用一張表格算
出所有元件的累積誤差，對測量精度的影響，這些元件包括電阻器、參
考電壓及熱敏電阻器本身。如果要求精度高而又想少花一點錢，則需要
在系統構建好後對它進行校準。也可以讓軟體建立溫度對應電阻器變化
的表格，這時需要用其它較精密的量測工具，測量實際溫度值，才能建
立相對應的表格，並把校準結果保存在電腦上，供作參考比對。
212
